　　Recover H/W主要是指用硬件做热备份的RAID 5的数据恢复，如果磁盘1坏了，系统一点都不受到影响;当我们更换新的硬盘，利用剩下的数据和相应的奇偶校验信息去恢复被损坏的数据，将数据0、数据3、数据6和奇偶校验信息P4写到新硬盘(磁盘1)中，在整个数据恢复过程中，系统仍能正常操作运行，如上图5所示。因此笔者推荐在RAID5的时候最好做真正的硬件磁盘阵列。

二、RAID 10的写和恢复操作模式

　　1、认识RAID 10

　　Raid 10是一个Raid 0与Raid1的组合体，它是利用奇偶校验实现条带集镜像，所以它继承了Raid0的快速和Raid1的安全。我们知道，RAID 1在这里就是一个冗余的备份阵列，而RAID 0则负责数据的读写阵列。其实，图6只是一种RAID 10方式，更多的情况是从主通路分出两路，做Striping操作，即把数据分割，而这分出来的每一路则再分两路，做Mirroring操作，即互做镜像。

图6：认识RAID 10

　　由于利用了RAID 0极高的读写效率和RAID 1较高的数据保护、恢复能力，使RAID 10成为了一种性价比较高的等级，目前几乎所有的RAID控制卡都支持这一等级。但是，RAID 10对存储容量的利用率和RAID 1一样低，只有50%。因此，RAID10即高可靠性与高效磁盘结构它是一个带区结构加一个镜象结构，可以达到既高效又高速的目的，RAID 10能提供比RAID 5更好的性能。这种新结构的可扩充性不好，这种解决方案被广泛应用，使用此方案比较昂贵。

　　2、RAID 10的写(Write)操作

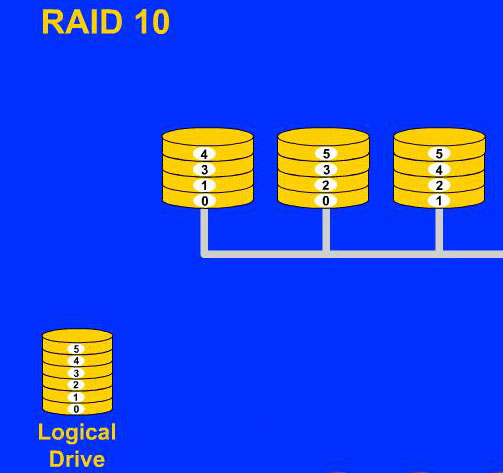

图7:RAID 10的写(Write)操作(点击看大图)

　　Raid 10其实结构非常简单，首先创建2个独立的Raid1，然后将这两个独立的Raid1组成一个Raid0，当往这个逻辑Raid中写数据时，数据被有序的写入两个Raid1中。图中磁盘1和磁盘2组成一个Raid1，磁盘2和磁盘3又组成另外一个Raid1;这两个Raid1组成了一个新的Raid0。如写在硬盘1上的数据0、1、3、4，写在硬盘2中则为数据0、2、3、5，硬盘3中的数据为1、2、4、5，因此数据在三个硬盘上的分布不同于Raid1和Raid0，但又具有两者的特性。

　　3、RAID 10的数据损坏(Crash)与恢复(Recover)操作

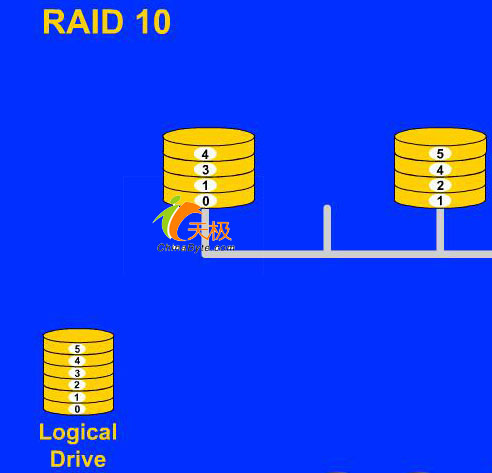

图8:RAID 10的数据损坏(Crash)操作(点击看大图)

　　虽然Raid10方案造成了50%的磁盘浪费，但是它提供了200%的速度和单磁盘损坏的数据安全性，并且当同时损坏的磁盘不在同一Raid1中，就能保证数据安全性。上图中显示磁盘2损坏了，整个逻辑磁盘仍能正常工作的。

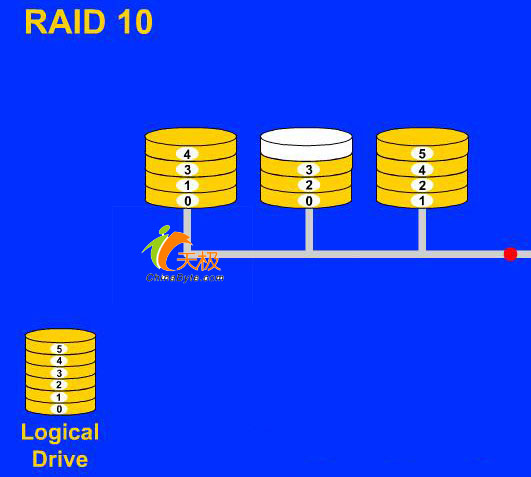

图9:RAID 10恢复(Recover)操作(点击看大图)

　　当我们需要恢复RAID 10中损坏的磁盘2时，只需要更换新的硬盘，安装RAID10的工作原理来进行数据恢复，恢复数据过程中系统仍能正常工作。图8中新换硬盘2，原先的数据0、2、3、5会同步恢复到硬盘2中。

　　总的来说，RAID 10以RAID 0为执行阵列，以RAID 1为数据保护阵列，它具有与RAID 1一样的容错能力，用于容错处理的系统开销与单独的镜像操作基本一样，由于使用RAID 0作为执行等级，因此具有较高的I/O宽带;对于那些想在RAID 1基础上大幅提高性能的用户，它是一个完美的解决方案。RAID 10适用于数据库存储服务器等需要高性能、高容错但对容量要求不大的场合。
